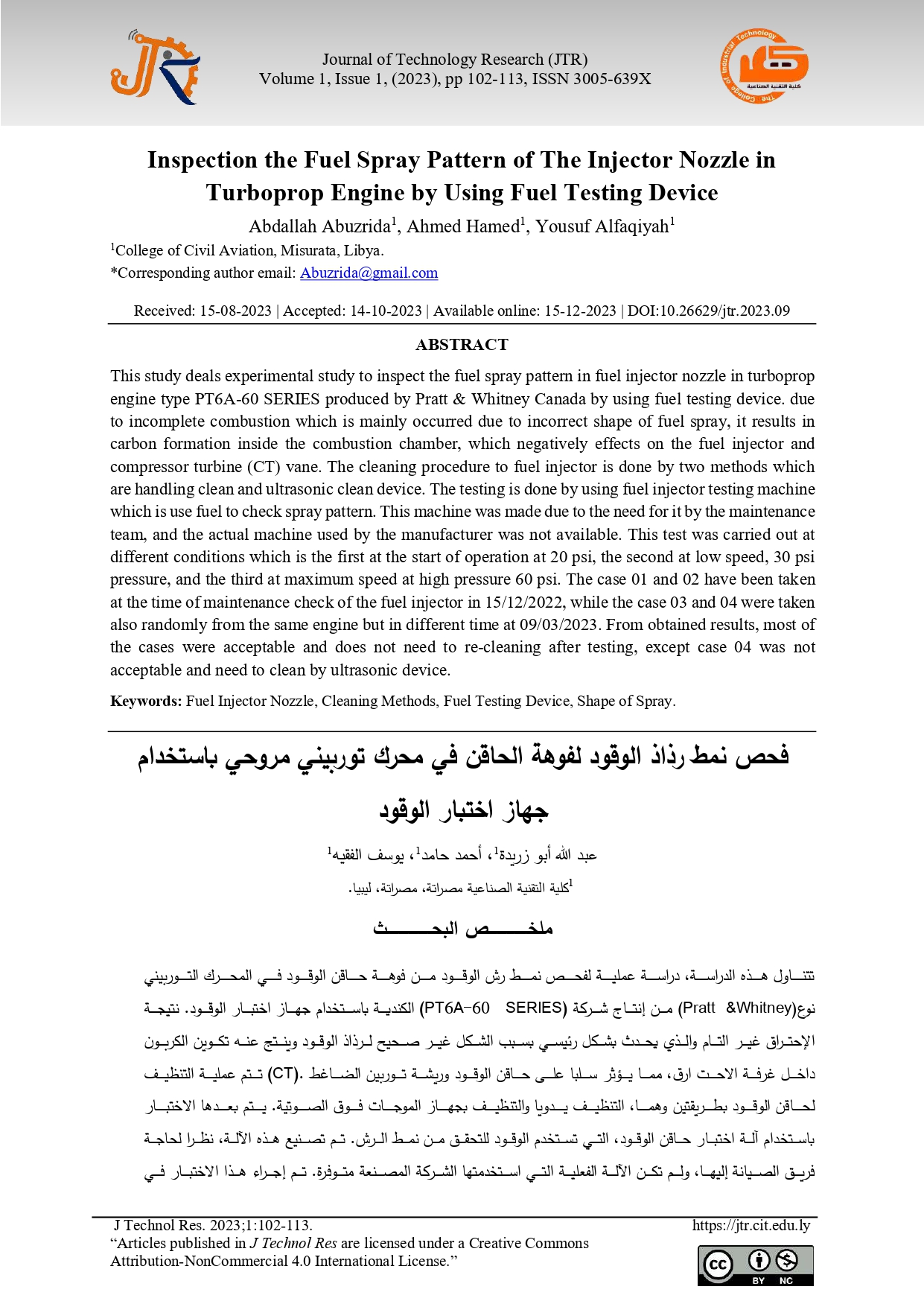

فحص نمط رذاذ الوقود لفوهة الحاقن في محرك توربيني مروحي باستخدام جهاز اختبار الوقود

الملخص

تتناول هذه الدراسة، دراسة عملية لفحص نمط رش الوقود من فوهة حاقن الوقود في المحرك التوربيني (Pratt &Whitney) من إنتاج شركة (PT6A-60 SERIES) الكندية باستخدام جهاز اختبار الوقود. نتيجة الإحتراق غير التام والذي يحدث بشكل رئيسي بسبب الشكل غير صحيح لرذاذ الوقود وينتج عنه تكوين الكربون داخل غرفة الاحتراق، مما يؤثر سلبا على حاقن الوقود وريشة توريين الضاغط (CT) تتم عملية التنظيف لحاقن الوقود بطريقتين وهما، التنظيف يدويا والتنظيف بجهاز الموجات فوق الصوتية. يتم بعدها الاختبار باستخدام آلة اختبار حاقن الوقود، التي تستخدم الوقود للتحقق من نمط الرش. تم تصنيع هذه الآلة، نظرا لحاجة فريق الصيائة إليها، ولم تكن الآلة الفعلية التي استخدمتها الشركة المصنعة متوفرة. تم إجراء هذا الاختبار في ظروف مختلفة حيث كانت الأولى في بداية التشغيل عند ضغط (20 psi)، والثانية عند السرعة المنخفضة وضغط (30 psi )، والثالثة عند السرعة القصوى وضغط (60 psi) . تم أخذ الحالتين الأولى والثانية وقت فحص الصيانة لحاقن الوقود بتاريخ 2022/12/15 ، بينما تم أخذ الحالتين الثالثة والاربعة أيضا بشكل عشوائي من نفس المحرك ولكن في وقت مختلف بتاريخ .2023/03/09 من النتائج التي تم الحصول عليها، فإن معظم الحالات كانت مقبولة ولا تحتاج إلى إعادة تنظيف بعد الاختبار، باستشاء الحالة الاربعة لم تكن مقبولة وتحتاج إلى تنظيف بجهاز الموجات فوق الصوتية.
